一(yi)套完(wan)整體系的(de)拱形骨(gu)架護坡構造及(ji)隧道截面(mian)設計圖(tu)紙，對于(yu)實(shi)際護坡工(gong)程(cheng)項(xiang)目施(shi)工(gong)過程(cheng)中，幫(bang)助將(jiang)(jiang)是非(fei)常巨大(da)的(de)。可以(yi)這么說，合理的(de)圖(tu)樣設計及(ji)精準的(de)現場施(shi)工(gong)將(jiang)(jiang)是決定(ding)一(yi)個項(xiang)目成敗的(de)關(guan)鍵因(yin)素。

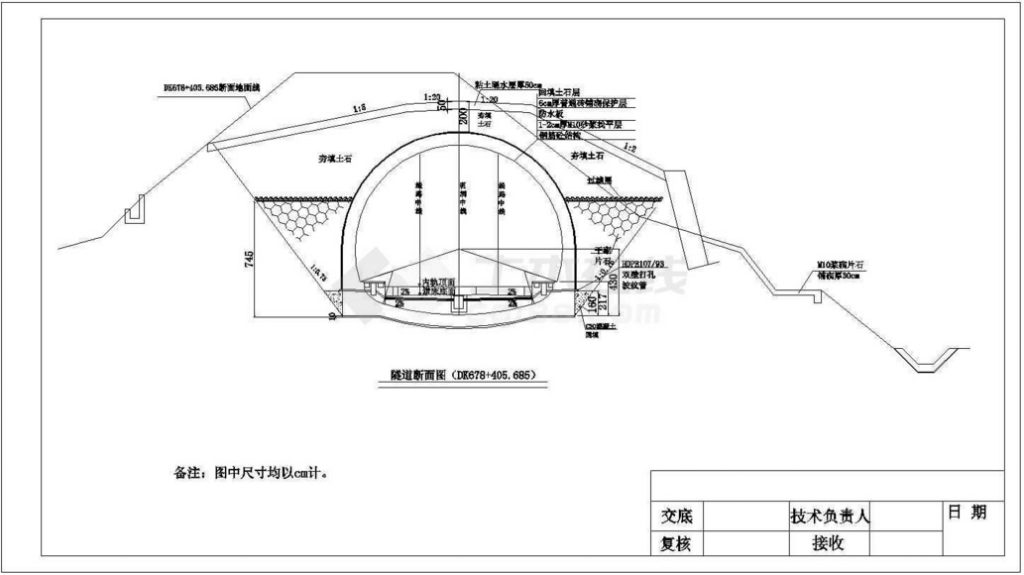

1.隧(sui)道截面圖及(ji)護坡結構明細

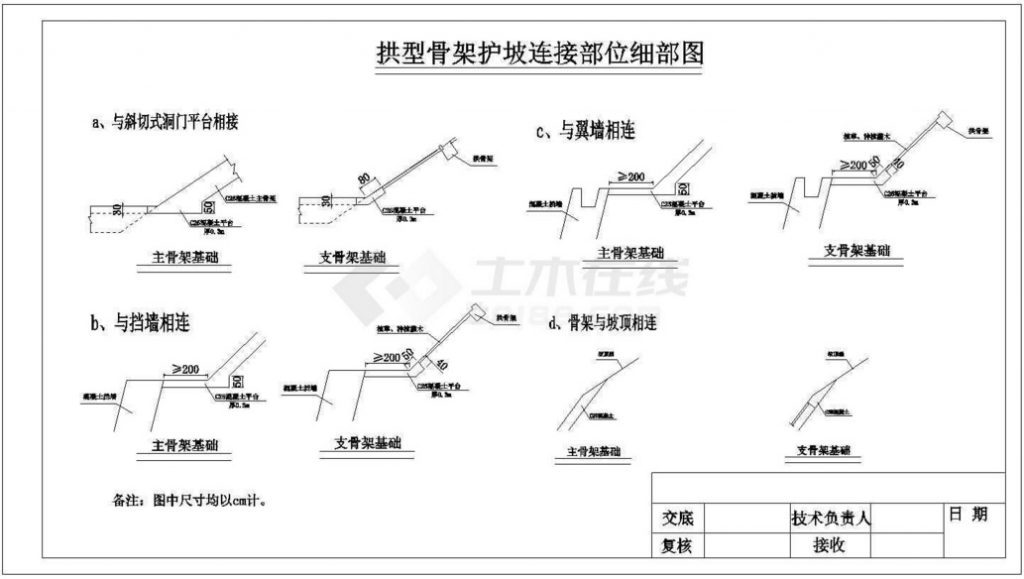

2.拱(gong)形(xing)骨架(jia)護(hu)坡鏈(lian)接(jie)部位明(ming)細圖，主要包括：

a.與斜切式洞門平臺相接 b.與擋墻相連 c.與翼墻相連 d.骨架與坡頂相連

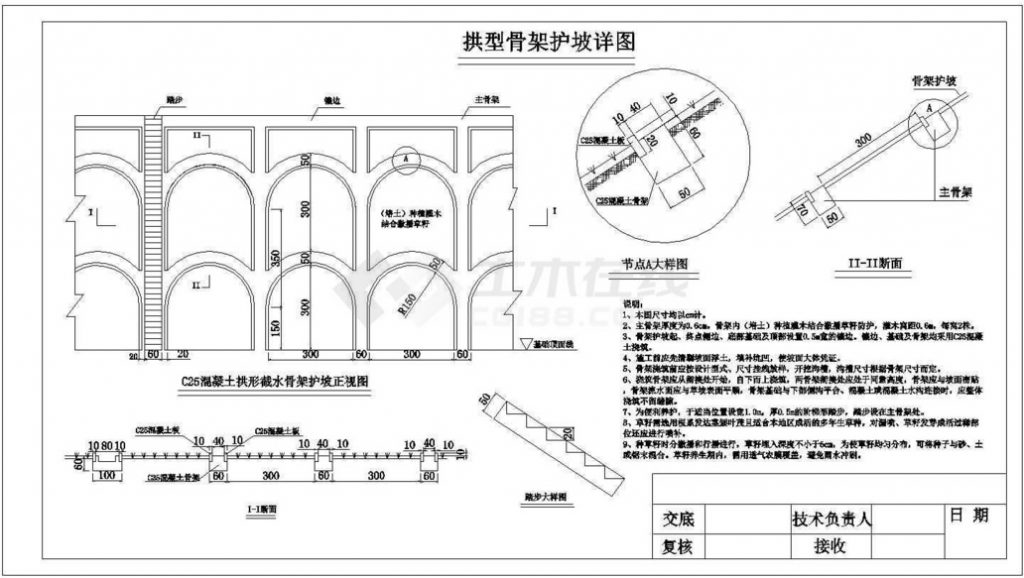

3.拱形(xing)骨(gu)架護坡詳細標注

說明：
a.本圖尺寸均以CM為單位
b.主骨架厚度為0.6cm，骨架護坡內(土壤培育)種植灌木結合草坪有效防護，灌木蝸距0.6M，每窩2株。
c.骨架護坡起始至終點側位，底部基礎及頂部均采用C25混凝土澆筑，骨架內部以空心六角護坡模具澆筑空心護坡磚填充布置。
d.施工前應先清刷護坡面表層浮土，填補凹坑，使坡面盡量保持平整。
e.骨架澆筑前應按圖紙設計樣式，尺寸掛鉤施工，開挖槽溝，槽溝尺寸根據骨架實際尺寸而定。
f.澆筑護坡骨架應從底部開始，自下而上澆筑，確保兩骨架高度相同，隨后構件骨架圓弧部分。
g.為便利養護，于適當位置設立步行踏步在主骨架處。
h.草籽和灌木綠色種植根據實際需求配置，完成需噴霧灑水養護。

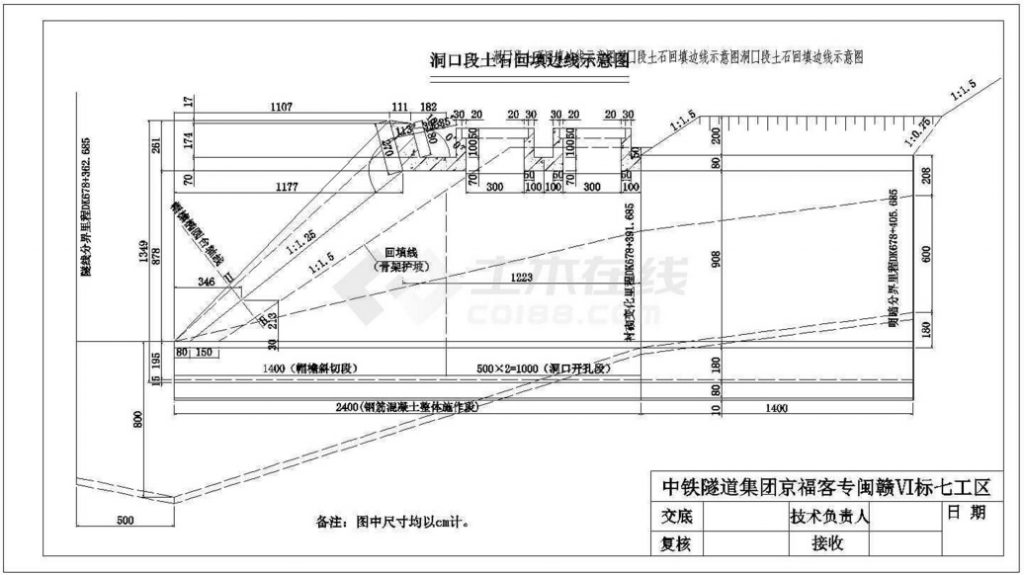

4.洞口段土石添邊線示意圖

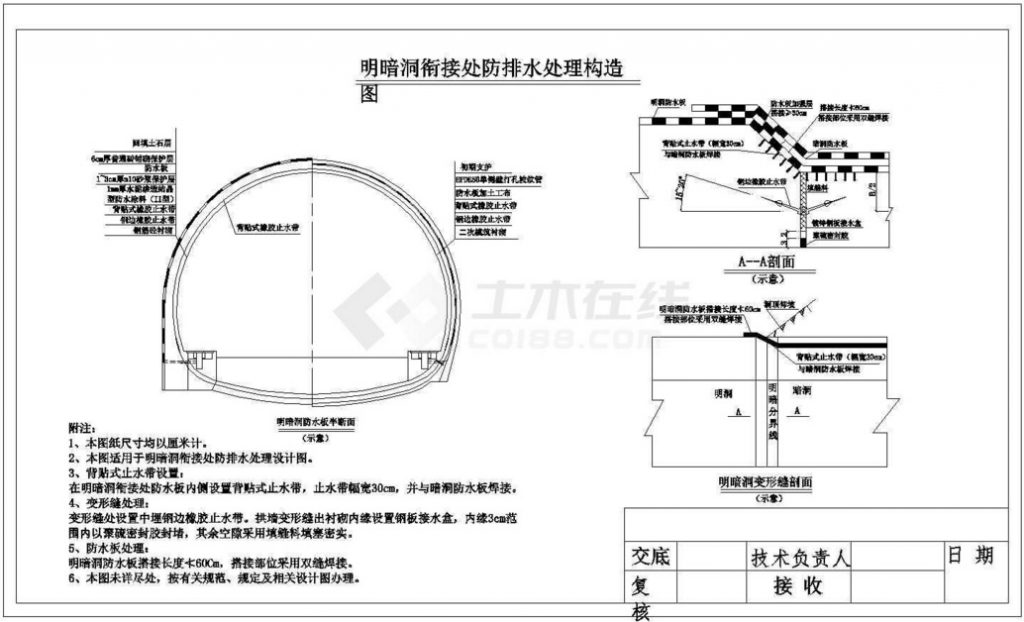

5.隧道(dao)明暗洞銜接處防排水處理(li)結構圖

說明：
a.圖紙均以CM為單位
b.本圖只適用于明暗洞銜接處防排水處理設計樣式
c.背貼式止水帶設置
d.變形縫的處理
e.防水板處理

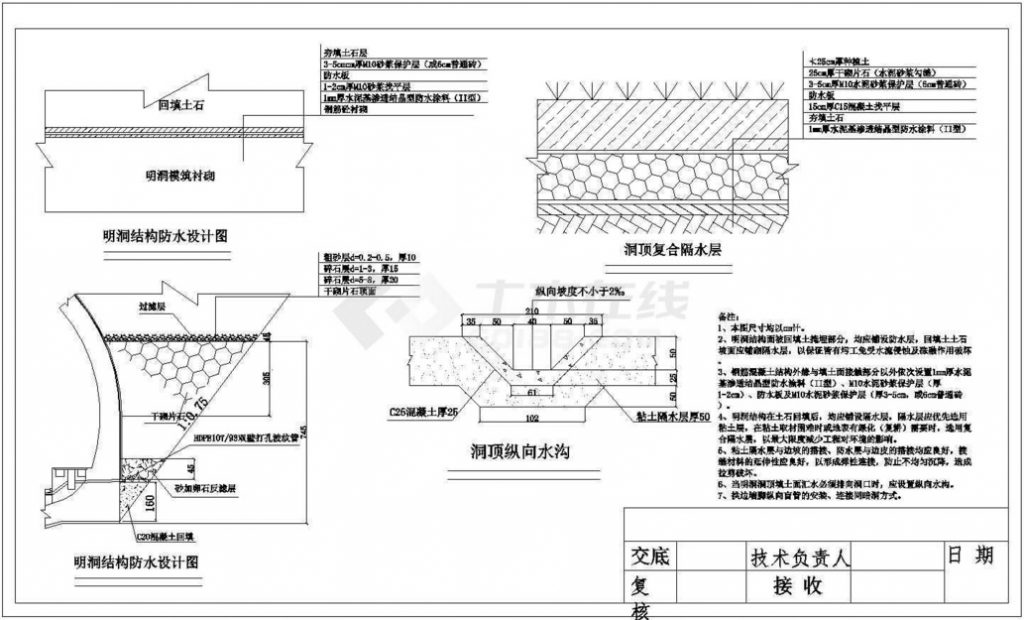

6.明洞(dong)結(jie)構防水設計圖(tu)
